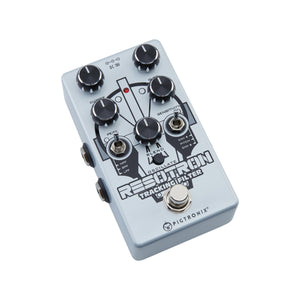

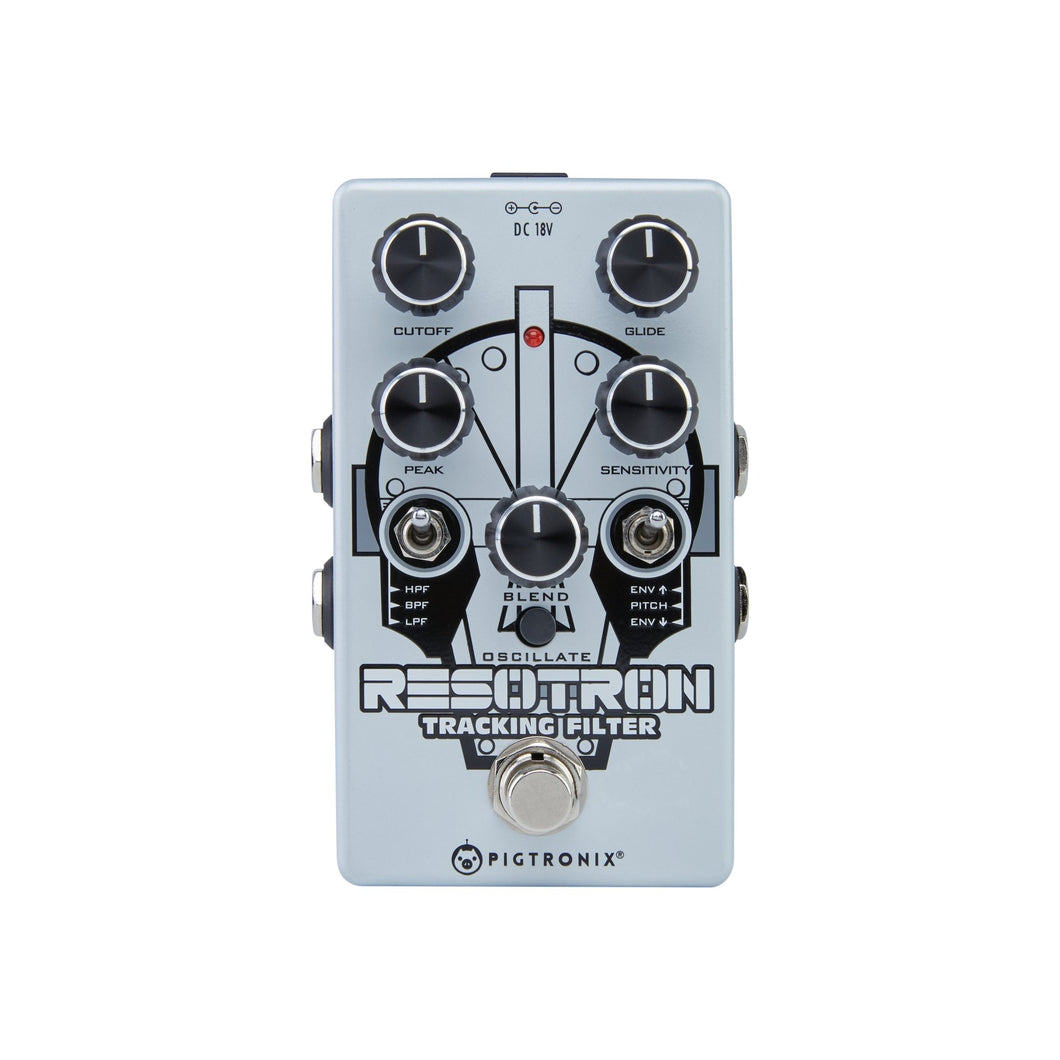

Pigtronix Resotron är ett analogt envelope filter som för in ljudet från 70-talets syntar i ett pedalformat för gitarr, bas och andra instrument. Filtret bygger på SSM2040-kretsen, samma krets som i Sequential Prophet-5 och Octave CAT.
Utöver klassiska envelope filter-ljud har Resotron ett analogt pitch-tracking-system. Det styr filtrets cutoff-frekvens efter vilka toner du spelar och inte bara efter hur hårt du spelar.
Envelope filter och pitch-tracking
Resotrons filter är ett state-variable filter på 24 dB/oktav. Det sveper uppåt eller nedåt i lägena UP och DOWN, och med SENSITIVITY ställer du in hur filtret reagerar på ditt anslag. Pitch-tracking-funktionen fungerar ungefär som key-follow på en Minimoog: cutoff-frekvensen följer tonhöjden i ditt spel. Med GLIDE justerar du attacktiden och hur snabbt filtret rör sig mellan tonerna.
Tre filterlägen och självsvängning
Du kan välja mellan lågpass (LPF), bandpass (BPF) och högpass (HPF). Varje läge har sin egen karaktär. Med PEAK ökar du filtrets resonans (Q) genom att mata tillbaka signalen i filtret, ända fram till självsvängning. Tryckknappen OSCILLATE gör Resotron till en monofonisk analog syntpedal som följer både tonhöjd och dynamik. Beroende på filterläge får du allt från diskreta röstliknande ljud till aggressiva leadljud och mjuka subbastoner.
Kompressor och extern styrning
Innan signalen når filtret passerar den ett optiskt kompressorsteg som är hämtat från Pigtronix Philosopher's Tone. Med BLEND blandar du in kompressorns extra volym och punch utan att det påverkar envelopens känslighet. Via expressionsingången styr du cutoff med en passiv TRS-expressionpedal eller en aktiv CV-signal på 0–5 V. Den externa styrningen blandas parallellt med pitch-tracking och dynamikstyrning. En sidechain-ingång (TRIGGER) gör att du kan styra filtret med en extern ljudkälla.
Specifikationer
- Typ: analogt envelope filter med pitch-tracking
- Filter: state-variable filter på 24 dB/oktav, baserat på SSM2040
- Filterlägen: lågpass, bandpass och högpass
- Envelope-lägen: UP och DOWN med dynamikstyrning
- Pitch-tracking med justerbar GLIDE
- Reglage: SENSITIVITY, GLIDE, PEAK och BLEND
- OSCILLATE-läge för monofoniska syntljud
- Optisk kompressor från Philosopher's Tone, med BLEND
- Expressionsingång: passiv TRS-expressionpedal eller CV på 0–5 V, styr CUTOFF
- Sidechain-ingång (TRIGGER) för extern ljudkälla
- Hardwired true bypass

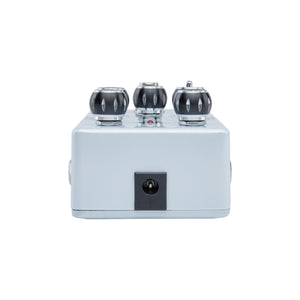

- Strömförsörjning: 18 V DC
- Helt analog konstruktion
Medföljer
- Nätadapter, 18 V DC
