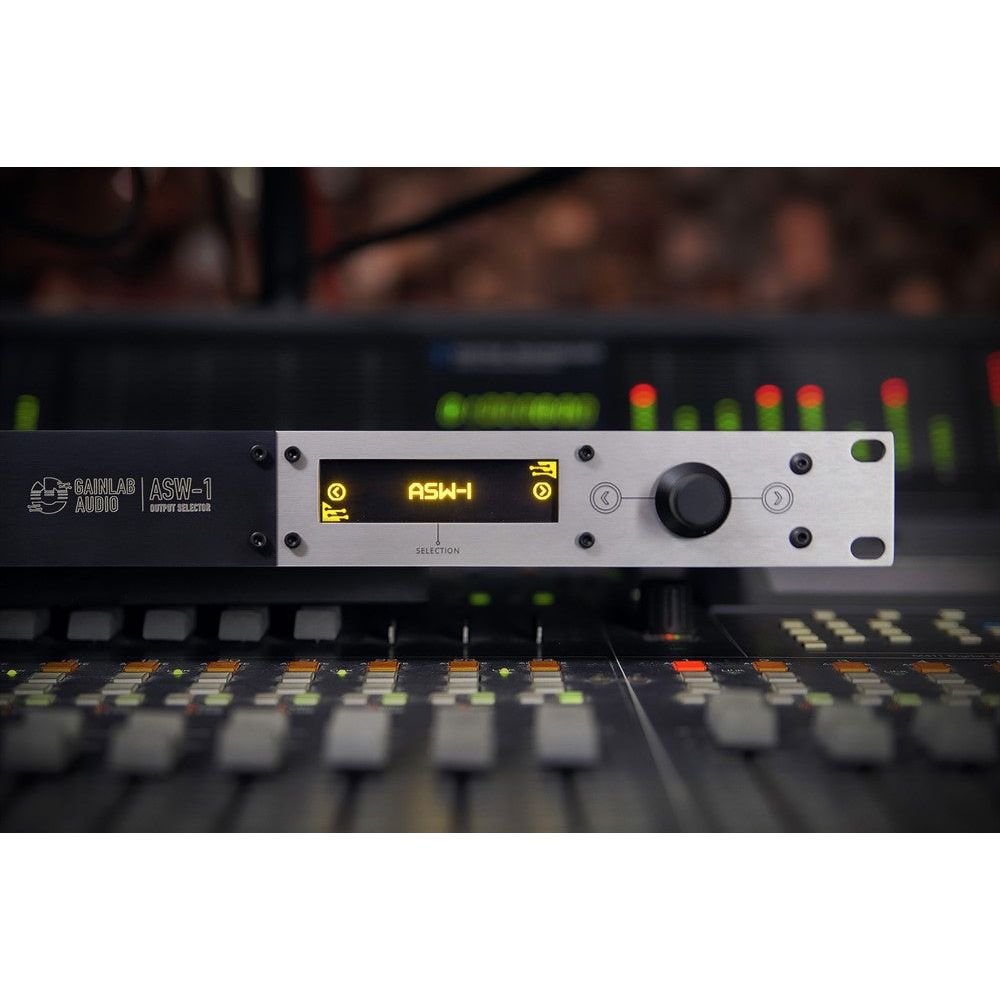

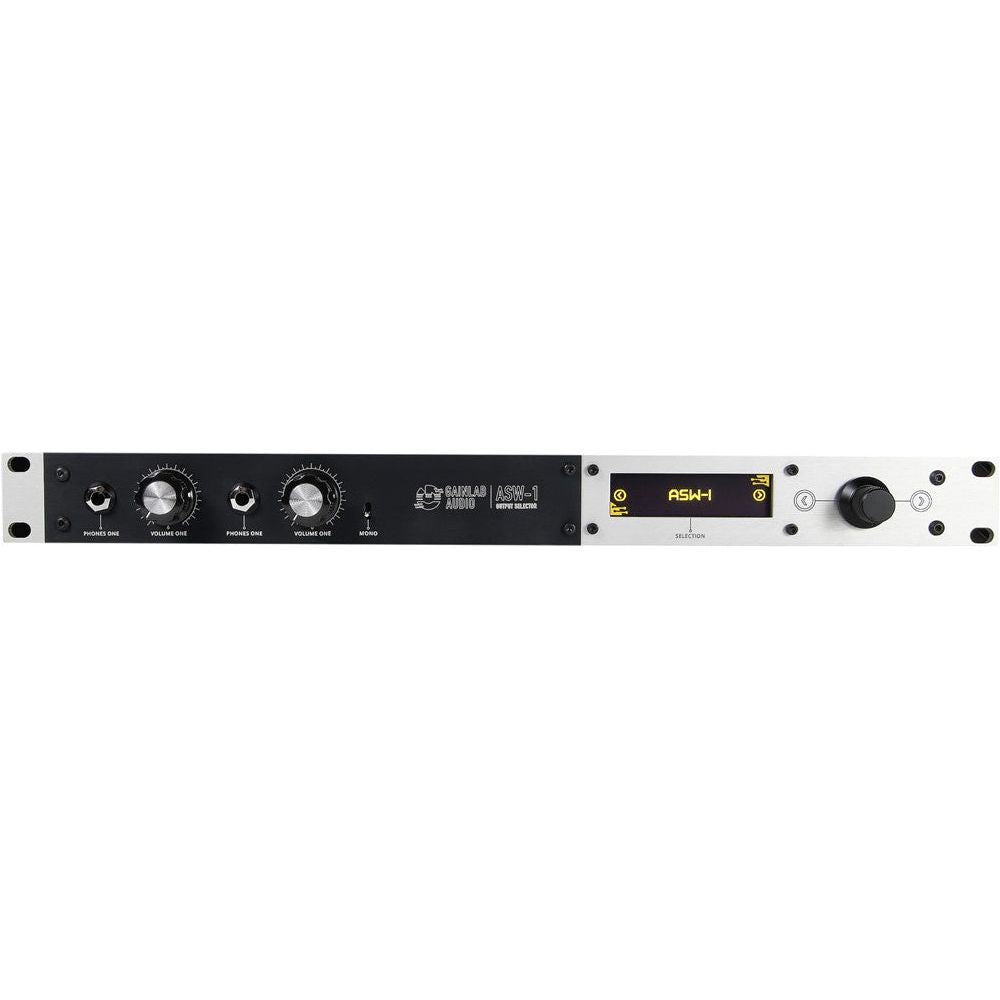

GainLab Audio ASW-1 är en reläbaserad ljudväljare med åtta stereoslingor och inbyggd hörlursförstärkare. Den gör det enkelt att växla mellan åtta olika signalvägar med en enda knapptryckning, till exempel för att jämföra utrustning eller presentera flera enheter under samma förutsättningar.
All omkoppling sker med reläer och galvanisk anslutning i signalvägen, så att ljudkvaliteten inte påverkas. Den valda signalen kan avlyssnas på linjenivå via masterutgången och samtidigt via två separata hörlursutgångar.
Tre sätt att använda ASW-1
ASW-1 är främst utvecklad för presentationsändamål, men den flexibla routingen gör att den kan användas på tre olika sätt:

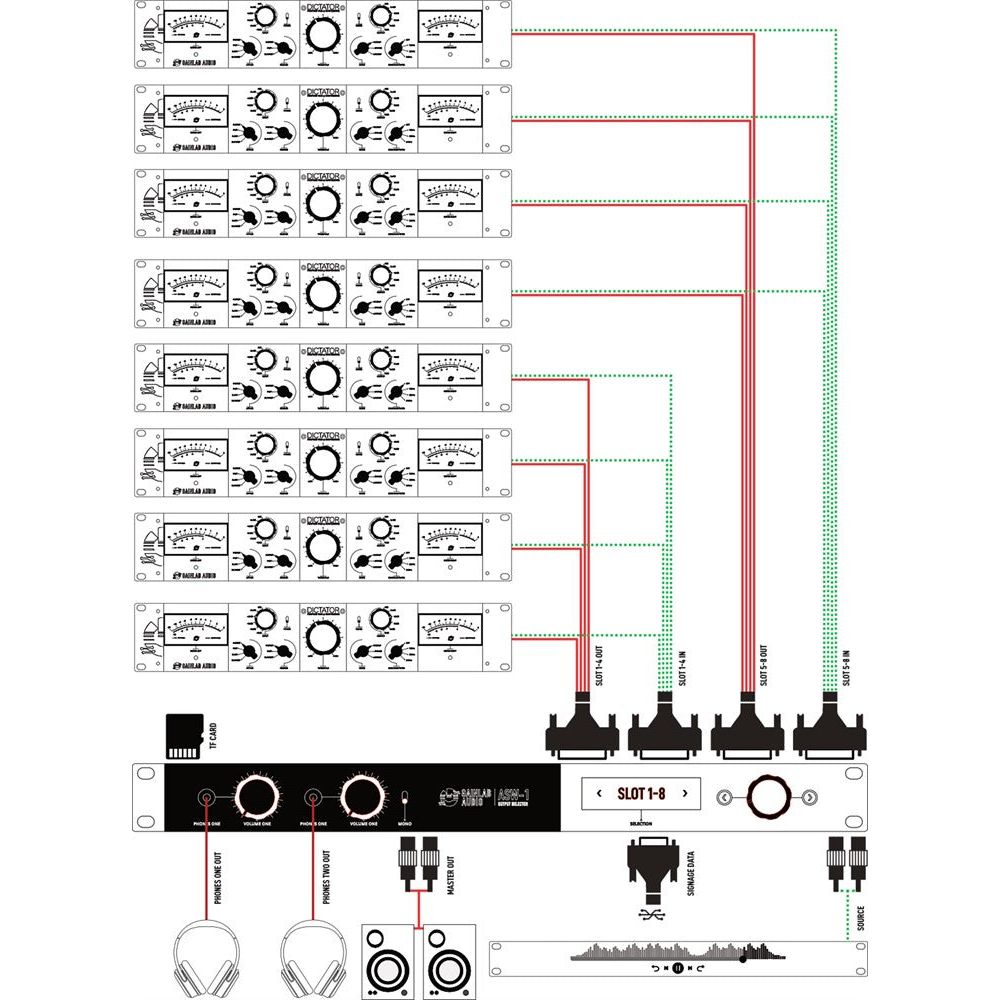

- Loopväljare: En stereosignal från masteringången skickas till en av åtta slingor och returen avlyssnas via masterutgången och hörlursutgångarna.

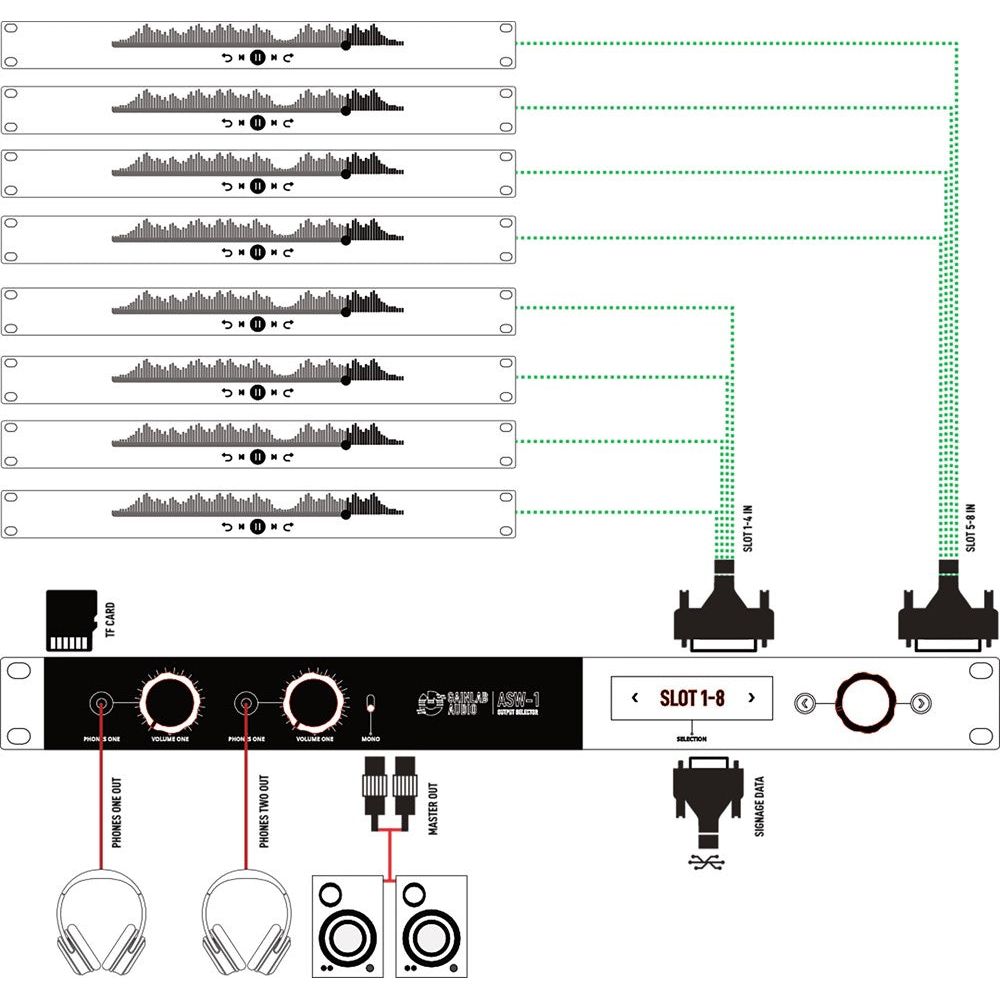

- Källväljare: Åtta stereokällor kopplas till den balanserade masterutgången och du väljer vilken som ska höras.

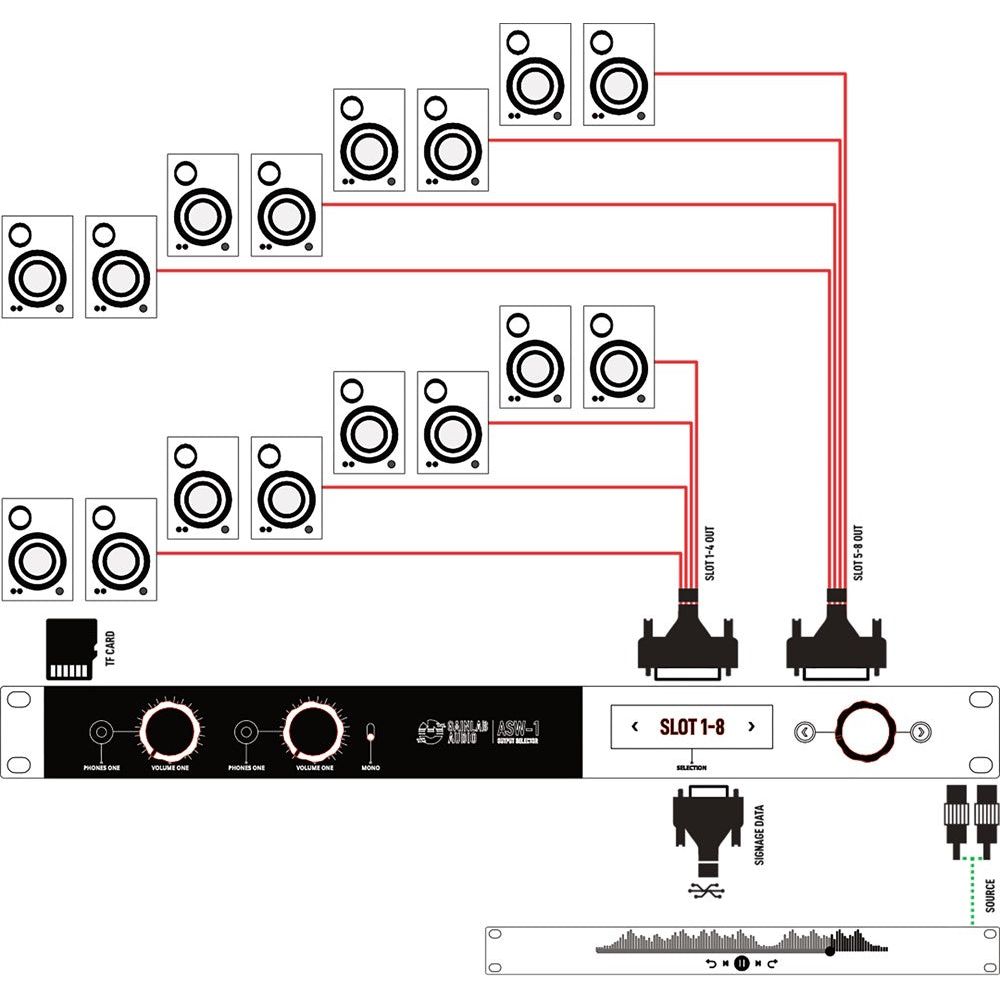

- Destinationsväljare: Signalen från masteringången skickas vidare till en av åtta olika destinationer.
Hörlursförstärkare med TPA6120
De två stereohörlursutgångarna drivs av hörlursförstärkare baserade på TPA6120. Hörlursutgångarna kan användas i alla tre användningslägena, parallellt med masterutgången.
Märkning och styrning
Varje slinga kan namnges, vilket gör det lätt att hålla ordning på anslutna enheter. En open collector-datautgång indikerar vilken signalväg som är vald, något som kan användas för externa indikatorer eller annan styrning. Som tillval finns ASW-V med videospelarfunktion.
Specifikationer

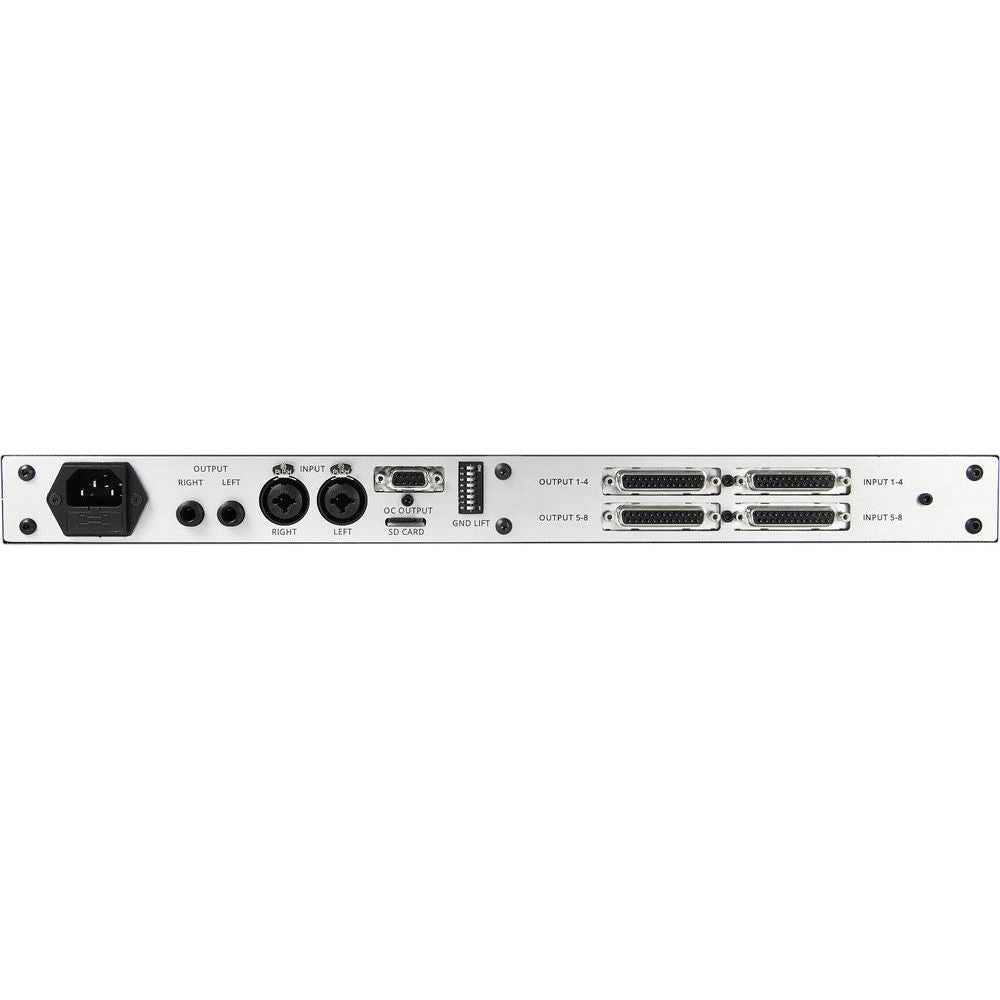

- Typ: Ljudväljare för stereoslingor med hörlursförstärkare
- Signalslingor: 8 balanserade (symmetriska) stereoslingor
- Masteringång: Balanserad (symmetrisk) stereo
- Masterutgång: Balanserad (symmetrisk) stereo
- Hörlursutgångar: 2 st, stereo
- Hörlursförstärkare: Baserade på TPA6120
- Omkoppling: Reläer, galvanisk anslutning i signalvägen
- Namngivning av signalslingor
- Open collector-datautgång för indikering av vald signalväg
- Tillval: Videospelare (ASW-V)
Leveranstid 6–8 veckor.
